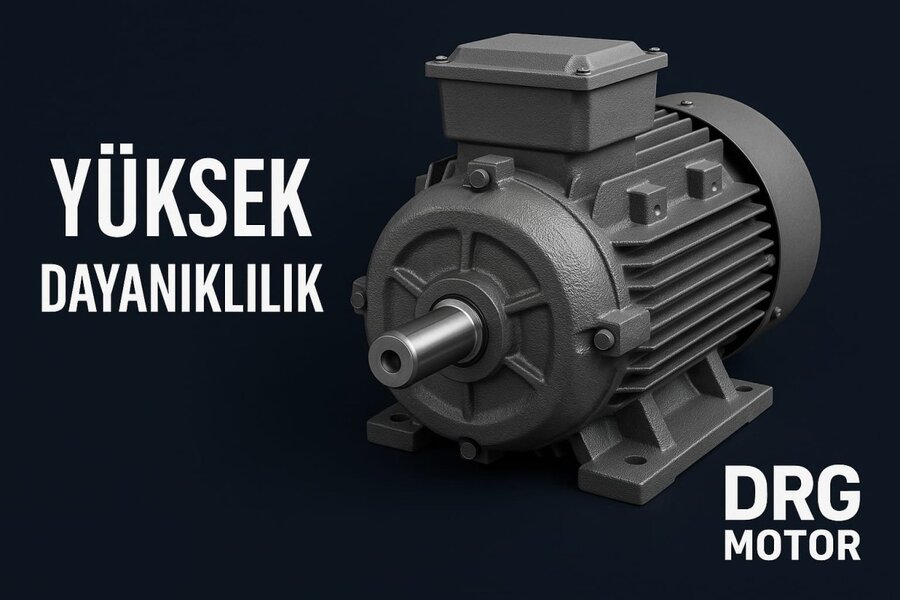

IEC 60034-30-1 standardı, alternatif akım motorlarını verim düzeylerine göre IE1'den IE5'e kadar sınıflandırır ve IE4 bu skalada "süper premium" basamağı temsil eder. IE4 sınıfı bir DRG elektrik motoru, aynı güçteki IE2 ya da IE3 muadiline kıyasla şebekeden çektiği enerjinin daha büyük bölümünü şaft üzerinde mekanik güce çevirir. Bu yazıda IE4 motorların hangi tasarım özellikleriyle bu verimi yakaladığını, hangi uygulamalarda fark yarattığını ve doğru seçimde nelere dikkat edilmesi gerektiğini ayrıntılarıyla ele alıyoruz.

IE4 Verim Sınıfı Tam Olarak Ne İfade Eder?

Verim sınıfları, motorun nominal yükte ürettiği mekanik gücün çektiği elektriksel güce oranını tanımlar. IEC 60034-30-1, her güç ve kutup kombinasyonu için minimum verim değerlerini tablo halinde belirler. Örneğin 4 kutuplu 7,5 kW bir motorda IE3 sınırı yaklaşık yüzde 90 civarındayken, IE4 aynı motordan yüzde 91,7 ve üzeri verim bekler. Yüzde bir-iki puanlık bu fark küçük görünse de, yıl boyu çalışan bir motorda kayıpların kalıcı biçimde azalması anlamına gelir. IE4 motorlar, kayıpların dört ana bileşeni olan bakır kayıpları, demir kayıpları, sürtünme-rüzgâr kayıpları ve yük kayıplarını birlikte aşağı çekecek şekilde tasarlanır.

IE4 Verimini Mümkün Kılan Tasarım Detayları

Yüksek verim tek bir yenilikten değil, birçok küçük iyileştirmenin toplamından doğar. IE4 sınıfı bir motorda tipik olarak şu unsurlar bir arada bulunur:

  • Sargı doluluk oranı yüksek tutulan iletkenler; akım yolundaki ısınmayı sınırlayarak elektriksel kaybı geri çeker.
  • Düşük kayıplı, ince taneli silisyumlu sac paketi; demir kayıplarını ve histerezis etkisini sınırlar.
  • Kafes geometrisi yeniden ölçeklenmiş rotor; çubuklarda indüklenen akımın ısıya dönüşmesini azaltarak yük altında devri kararlı tutar.
  • Hassas hava aralığı ve düşük sürtünmeli rulmanlar; mekanik kayıpları en aza indirir.
  • İyileştirilmiş soğutma kanatları ve fan tasarımı; ısıyı verimli atarak sargı sıcaklığını düşük tutar.

Bu detayların her biri tek başına marjinal görünse de bütün olarak motoru bir üst verim sınıfına taşır. Tasarımcılar, bu kazanımı sağlarken motorun ağırlığını ve gövde boyutlarını standart bağlantı ölçülerinde tutmaya çalışır, böylece IE4 motor mevcut bir IE2 motorla aynı kaide üzerine sorunsuz oturabilir.

Kutup Sayısı, Devir ve Güç İlişkisi

AC asenkron motorlarda senkron devir, şebeke frekansı ve kutup sayısı tarafından belirlenir. 50 Hz şebekede 2 kutuplu motor 3000 d/d, 4 kutuplu motor 1500 d/d, 6 kutuplu motor ise 1000 d/d senkron devirde döner. Gerçek devir, yük altında oluşan kayma nedeniyle bu değerlerin biraz altındadır. IE4 motorlarda kayma genellikle daha düşük tutulur; bu hem verimi artırır hem de yük altında devir kararlılığını iyileştirir. DRG IE4 gamı 0,55 kW'tan 355 kW'a kadar geniş bir aralığı kapsar ve 400V/50Hz şebekeye doğrudan bağlanacak biçimde sunulur.

Koruma, Yalıtım ve Çalışma Rejimi

Bir motorun saha dayanımı yalnızca verimle değil, mekanik ve termal koruma düzeyiyle de ölçülür. IE4 DRG motorlar tipik olarak IP55 koruma sınıfında sunulur; bu sınıf toz girişine karşı tam koruma ve her yönden gelen su sıçramasına karşı dayanım sağlar. F sınıfı yalıtım, sargının 155°C'ye kadar sıcaklığa tolerans göstermesini mümkün kılar ve böylece ağır yük ya da yüksek ortam sıcaklığında bile güvenli bir marj bırakır. S1 sürekli çalışma rejimi, motorun aralıksız nominal yükte çalışabileceğini ifade eder; bu da pompa, fan ve konveyör gibi kesintisiz işleyen uygulamalar için kritik bir özelliktir.

Bağlantı Tipleri ve Montaj Esnekliği

IE4 motorlar, farklı makine tasarımlarına uyum sağlamak için çeşitli montaj biçimlerinde üretilir. Ayaklı B3 montaj, motoru bir kaide üzerine sabitlemek için klasik çözümdür. Flanşlı B5 montaj, motoru doğrudan bir redüktör ya da pompa gövdesine bağlamayı sağlar. Küçük flanşlı B14 ise kompakt makinelerde tercih edilir. Doğru bağlantı tipinin seçilmesi, hem hizalama hatalarını hem de titreşim kaynaklı erken arızaları önler. DRG, aynı güç ve devirdeki bir motoru farklı bağlantı tipleriyle tedarik edebildiği için, mevcut bir hattın motorunu değiştirirken mekanik uyum sorunu yaşanmaz.

Pik Döküm ve Alüminyum Gövde Tercihi

Gövde malzemesi, motorun hem dayanımını hem de ağırlığını belirler. Pik döküm gövdeler, ağır sanayi ortamlarında darbe ve titreşime karşı yüksek dayanım sunar; kırıcı, kompresör ve büyük pompa hatlarında öne çıkar. Alüminyum gövdeler ise hafifliğiyle taşınması kolay uygulamalarda ve orta güç sınıfında avantaj sağlar. IE4 verimi her iki gövde tipinde de elde edilebilir; seçim daha çok uygulamanın mekanik koşullarına göre yapılır. Asenkron AC motorların çalışma mantığı her iki gövdede de aynıdır; değişen yalnızca dış kabuğun malzemesi ve mukavemetidir.

IE4'ün Tipik Kullanım Alanları

IE4 motorlar, özellikle uzun süre ve yüksek doluluk oranında çalışan sistemlerde anlam kazanır. Başlıca uygulama alanları şunlardır:

  • Sürekli işleyen su ve atık su pompaları
  • Havalandırma ve aspirasyon fanları
  • Konveyör ve bant taşıma sistemleri
  • Vidalı ve pistonlu kompresörler
  • Vardiyalı çalışan tekstil ve gıda hattı makineleri

Bu uygulamaların ortak özelliği, motorun yılın büyük kısmında çalışıyor olmasıdır. Çalışma saati arttıkça IE4'ün düşük kayıpları daha hızlı geri kazanılır ve verim avantajı toplam işletme maliyetinde belirgin bir kaleme dönüşür.

Enerji Tasarrufunu Sayılarla Görmek

Verim farkının somut etkisini basit bir hesapla anlamak mümkündür. Günde 16 saat, yılda yaklaşık 5800 saat çalışan 30 kW bir motoru ele alalım. IE3'ten IE4'e geçişte sağlanan yaklaşık yüzde bir puanlık verim artışı, bu motorda yılda birkaç bin kilovatsaatlik tasarrufa karşılık gelir. Motorun ömrü boyunca toplandığında bu fark, başlangıçtaki ek yatırımın çok ötesine geçer. Bu nedenle motor seçiminde yalnızca etiket fiyatına değil, ömür boyu enerji tüketimine bakmak çok daha sağlıklı bir karar verir.

Doğru IE4 Motoru DRG ile Belirlemek

İzmir merkezli tedarikçi olarak DRG, IE4 sınıfı asenkron motorları farklı güç, devir ve bağlantı tiplerinde stokundan sunar. Uygulamanızın gücünü, istenen devri, gövde tipi tercihini ve çalışma koşullarını ilettiğinizde, hattınıza en uygun verim sınıfı ve montaj biçimi için size öneride bulunuruz. DRG Motor üzerinden mevcut gamı inceleyebilir, projenize uygun spesifikasyonla net bir tedarik planı oluşturabilirsiniz. Doğru başlangıç verisiyle yapılan bir seçim, hem teslim süresini hem de uzun vadeli enerji bütçesini öngörülebilir kılar.
